Каковы методы проводки выключателей постоянного тока?

В системах питания постоянного тока, таких как новая энергоэнергетическая выработка, железнодорожный транзит и центры обработки данных, автоматические выключатели постоянного тока являются основным оборудованием для обеспечения безопасности цепи. Их методы проводки напрямую влияют на стабильность системы и эффективность защиты от разломов. В соответствии с сценариями приложения и характеристик нагрузки,Постоянные выключателив основном делятся на проводку с одним полюсом, проводку с двумя полюсами, проводку кольца и смешанную проводку. Каждый метод имеет уникальные технические преимущества и объем применения.

Проводка с одним полюсом: простое и эффективное основное решение

Проводка с одним полюсом является наиболее распространенным методом подключения к цепи. Он контролирует положительную или отрицательную линию через один выключатель с цепью и обычно используется в системах распределения мощности DC с низким напряжением. В струнном инверторе солнечной фотоэлектрической выработки электроэнергии выключатель с одной полюсом подключен последовательно с положительной линией. Когда возникает ошибка перегрузки или короткого замыкания, цепь разлома может быть быстро отрезана. Этот метод имеет простую структуру и низкую стоимость, но он не может изолировать положительные и отрицательные полюсы одновременно. Он должен использоваться с устройством защиты заземления. Он подходит для сценариев, которые чувствительны к пространству и затратам, таким как системы хранения энергии дома.

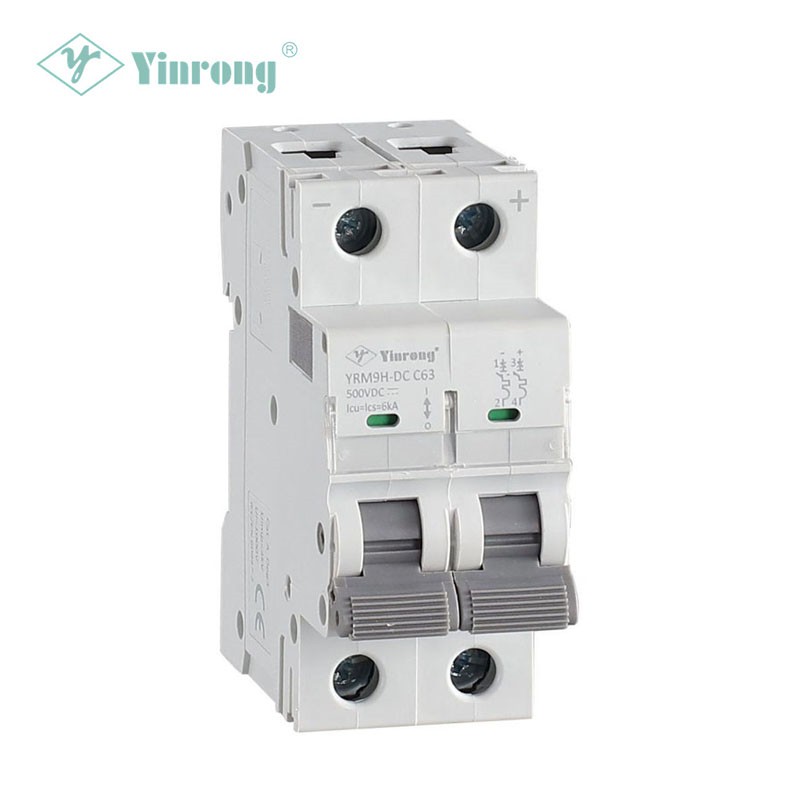

Биполярная проводка: защита от полного полюса с высокой безопасностью

Биполярная проводка использует два автоматических выключателя для управления положительными и отрицательными линиями соответственно, что может реализовать одновременную резку положительных и отрицательных полюсов, значительно улучшая способность изоляции разлома. В системе питания силовой питания транзита городского железнодорожного транспорта биполярный выключатель соединен последовательно с положительными и отрицательными полюсами контактной сети. Когда происходит короткий замыкание или заземление фазы к фазовой фазе, он может быстро отрезать ток полного полюса, чтобы предотвратить распространение неисправности. По сравнению с однополярной проводкой биполярный раствор является безопаснее, но стоимость оборудования и требования к установке пространства увеличиваются. Он подходит для высоковольтных и больших систем постоянного тока, таких как трансмиссии с непосредственным током высокого напряжения (HVDC).

Проводка кольца: избыточная конструкция обеспечивает непрерывное источник питания

Кольцевая проводка соединяет несколько автоматических выключателей постоянного тока в сеть с замкнутым контуром и реализует избыточность источника питания с помощью сегментированного управления. В системе непрерывного источника питания DC (DC UPS) в центре обработки данных кольцевая проводка позволяет другим автоматическим выключателям автоматически закрывать и поддерживать источник питания, когда любой цепный выключатель не сбои, что значительно повышает надежность системы. Этот метод должен быть объединен с интеллектуальными стратегиями управления для мониторинга состояния каждого выключателя схемы в режиме реального времени и быстро переключаться. Он часто используется в сценариях с чрезвычайно высокими требованиями для непрерывности питания, но сложность проводки и стоимость управления высоки.

Гибридная проводка: индивидуальная адаптация к сложным потребностям

Для сложных условий труда гибридная проводка объединяет несколько методов для достижения функциональной комплементарности. Например, в сетке Power DC DC в основной линии источника питания используется биполярная проводка для обеспечения безопасности, в то время как ветвь вторичной нагрузки использует проводку с одним полюсом для снижения затрат; Некоторые новые проекты энергетической микросетки объединяют кольцевую проводку с биполярными автоматическими выключателями, чтобы учесть избыточный источник питания и защиту полного полюса. Гибридная проводка должна быть настроена в соответствии с топологией системы, характеристиками нагрузки и требованиями к защите, что проверяет комплексные возможности решения инженерной группы.

С быстрым развитием новой энергетической промышленности,Постоянный автоматический выключатель постоянного тока Технология проводки развивается в направлении интеграции и интеллекта. Новое поколение автоматических выключателей поддерживает удаленный мониторинг и предрассудки разлома с помощью встроенных датчиков и модулей связи, а с оптимизированными решениями для проводки это может дополнительно повысить эффективность безопасности и обслуживания системы постоянного тока. При выборе и проектировании предприятия необходимо всесторонне рассмотреть уровень напряжения системы, характеристики нагрузки и экономику и выбирать наиболее подходящее решение для проводки для создания твердой линии защиты для стабильной работы электрической системы.
