Почему миниатюрные автоматические выключатели 2P 125A необходимы для надежной электрической защиты постоянного тока

Абстрактный:Поскольку современные фотоэлектрические системы и системы связи все больше зависят от надежного распределения электроэнергии постоянного тока, эффективная защита цепей становится необходимой.Галактический предохранительобеспечиваетМиниатюрные автоматические выключатели 2P 125Aпредназначен для приложений постоянного тока, требующих защиты от перегрузки, защиты от короткого замыкания и безопасной изоляции цепи. Эти выключатели, основанные на платформе YRM9-125DC, поддерживают требовательные низковольтные системы постоянного тока, обеспечивая установку на DIN-рейку, отключающую способность 10 кА и соответствие стандартам IEC 60947-2 и GB/T 14048.2.

Оглавление

• Что такое миниатюрные автоматические выключатели 2P 125A?
• Как работают миниатюрные автоматические выключатели 2P 125A?
• Каковы ключевые особенности?
• Каковы технические характеристики?
• Где они обычно используются?
• Как выбрать правильный автоматический выключатель постоянного тока?
• Что следует учитывать при установке?
• Часто задаваемые вопросы
• Заключение

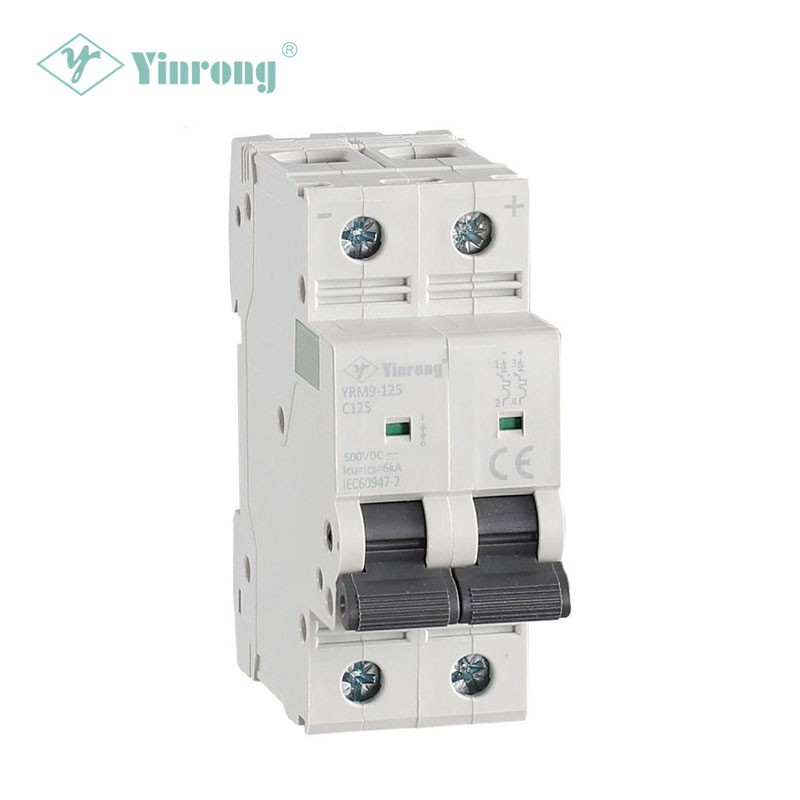

Что такое миниатюрные автоматические выключатели 2P 125A?

A Миниатюрный автоматический выключатель 2P 125Aпредставляет собой устройство защиты постоянного тока, предназначенное для прерывания аномальных условий тока и обеспечения изоляции цепи, когда это необходимо. Обозначение «2P» относится к двухполюсной конфигурации, а 125А указывает на номинальный ток конкретной модели.

В отличие от обычного предохранителя, который обычно требует замены после срабатывания, автоматический выключатель можно сбросить после соответствующего расследования неисправности. Это делает его особенно полезным для электрических систем, где важны удобство обслуживания, эффективность обслуживания и быстрое восстановление.

Согласно информации о продукте, предоставленной Galaxy Fuse, ее серия YRM9-125DC предназначена для систем постоянного тока, в частностиинфраструктура связи и фотоэлектрические системы. Семейство продуктов поддерживает конфигурации 1P, 2P, 3P и 4P с номинальным током от 80 А до 125 А и конфигурациями напряжения постоянного тока от 250 В до 1000 В постоянного тока в зависимости от количества полюсов.

Для покупателей, сравнивающих варианты защиты, понимание разницы между универсальным выключателем переменного тока и специально разработанным выключателем постоянного тока имеет решающее значение, поскольку прерывание короткого замыкания постоянного тока создает различные электрические проблемы. Выбор автоматического выключателя, специально рассчитанного на напряжение постоянного тока системы и условия неисправности, помогает повысить общую надежность защиты.

Как работают миниатюрные автоматические выключатели 2P 125A?

Основная цель миниатюрного автоматического выключателя — отключить цепь, когда ток превышает допустимые условия эксплуатации. В установках постоянного тока автоматический выключатель должен быть соответствующим образом спроектирован и рассчитан на напряжение системы и предполагаемый ток повреждения.

Принцип защиты можно рассматривать через три важные функции:

• Защита от перегрузки:Автомат срабатывает, когда ток остается выше допустимого рабочего уровня в течение достаточного периода времени.
• Защита от короткого замыкания:Он быстро прерывает существенно более высокие токи повреждения, снижая риск повреждения оборудования.
• Изоляция:Цепь может быть отключена во время проверки, обслуживания или ремонта.

В технической информации YRM9-125DC указано времятоковое тестирование при 1,05In, 1,3In, 8In и 12In. Для указанных условий испытаний более высокие уровни тока повреждения связаны с быстрым срабатыванием, поддерживая функцию защиты выключателя от короткого замыкания.

Каковы основные характеристики миниатюрных автоматических выключателей 2P 125A?

При выборе миниатюрного автоматического выключателя постоянного тока для промышленного применения или использования возобновляемых источников энергии следует оценивать электрические характеристики, а также удобство установки и долговечность эксплуатации.

1. Двухполюсная защита.

Конфигурация 2P представляет собой практическое решение для распределительных цепей постоянного тока, в которых два полюса необходимо переключить или изолировать вместе. Это может упростить меры по защите и обслуживанию системы.

2. Высокий номинальный ток

Номинальный ток 125 А делает этот класс выключателей подходящим для распределительных устройств постоянного тока с более высоким током, где меньшие номиналы автоматических выключателей не обеспечивают достаточную мощность. Семейство YRM9-125DC включает варианты с номинальным током 80–125 А.

3. Возможность использования постоянного напряжения

Допустимое напряжение постоянного тока является ключевым фактором при покупке оборудования для защиты цепей. В спецификациях продукта указаны конфигурации от 250 В до 1000 В постоянного тока в зависимости от расположения полюсов, что делает семейство применимым к ряду архитектур постоянного тока.

4. Отключающая способность 10 кА

В информации о продукте YRM9-125DC указаноотключающая способность 10 кА. Эта характеристика важна при оценке того, может ли защитное устройство безопасно прервать предполагаемый ток повреждения в предполагаемой точке установки.

5. Установка на DIN-рейку

Монтаж на DIN-рейку обеспечивает удобную установку в электрораспределительных узлах и шкафах управления. Это также может упростить замену и обслуживание для системных интеграторов и подрядчиков по электротехнике.

6. Соответствие международным стандартам

В документации на продукт указано соответствиеМЭК 60947-2иГБ/Т 14048.2. Перед покупкой покупатели всегда должны проверять действующую сертификационную и испытательную документацию для конкретной модели и предполагаемого рынка.

Каковы технические характеристики?

Технические характеристики должны быть отправной точкой при определении того, подходит ли миниатюрный автоматический выключатель 2P 125A для конкретной установки постоянного тока.

Приведенные выше характеристики основаны на опубликованной производителем информации о продукте. Поскольку допустимое напряжение и ток могут зависеть от точной конфигурации полюсов и условий установки, перед заказом инженеры должны подтвердить окончательный выбор на основании последней технической документации.

Где они обычно используются?

Сочетание защиты от постоянного тока, высокой допустимой токовой нагрузки и компактной установки на DIN-рейку делает этот тип выключателя подходящим для ряда электрических применений.

Солнечные фотоэлектрические системы

Фотоэлектрические установки содержат несколько цепей постоянного тока между солнечными модулями, сумматорным оборудованием, контроллерами, батареями и инверторами. Правильно выбранные автоматические выключатели постоянного тока могут обеспечить защиту и изоляцию в соответствующих точках распределительной архитектуры.

Системы связи

Телекоммуникационная и коммуникационная инфраструктура часто зависит от распределения электроэнергии постоянного тока. Надежная защита цепей помогает отделить неисправные ветви и поддерживает техническое обслуживание без ненужного отключения неповрежденных цепей.

Распределительные панели постоянного тока

Промышленные системы управления и распределительные шкафы постоянного тока могут использовать миниатюрные автоматические выключатели соответствующего номинала для защиты отдельных исходящих цепей, сохраняя при этом структурированную стратегию защиты.

Хранение энергии и сопутствующее оборудование постоянного тока

Если система питания постоянного тока требует защиты ветвей с более высоким током, автоматический выключатель соответствующего номинала может стать частью общей архитектуры защиты. Однако приложения для хранения энергии на батареях требуют тщательной оценки тока повреждения, напряжения, возможности отключения, координации и применимых стандартов.

Как выбрать правильный автоматический выключатель постоянного тока?

Выбор миниатюрного автоматического выключателя 2P на 125 А никогда не должен основываться только на силе тока. Надежный процесс выбора учитывает всю электрическую среду.

1. Подтвердите напряжение системы.Номинальное напряжение постоянного тока выключателя должно соответствовать фактическим требованиям системы или превышать их.
2. Рассчитайте расчетный ток.Выберите номинальный ток, соответствующий продолжительной нагрузке и применимым требованиям электрического проектирования.
3. Определите предполагаемый ток короткого замыкания.Отключающая способность должна соответствовать уровню повреждения в месте установки.
4. Проверьте конфигурацию полюсов.Убедитесь, что архитектура системы требует защиты 1P, 2P, 3P или 4P.
5. Проверьте совместимость проводников.Размер кабеля, клеммы, метод подключения и условия установки должны быть совместимы с выбранным выключателем.
6. Ознакомьтесь со стандартами и сертификатами.Убедитесь, что документация на продукт соответствует нормам и требованиям клиентов, применимым к целевому рынку.
7. Рассмотрим установку и обслуживание.Монтаж на DIN-рейке и четкая идентификация могут улучшить организацию панелей и эффективность обслуживания.

Для групп закупок, ищущихКитайский производитель или поставщикТехническая документация должна оцениваться наряду с производственными возможностями, процессами контроля качества, сертификацией, возможностями доставки и послепродажной поддержкой.

Что следует учитывать при установке?

Правильная установка так же важна, как и выбор правильного выключателя. Высококачественное устройство защиты цепи не может компенсировать неправильное подключение, недостаточный размер проводника или неподходящую конструкцию системы.

• Следуйте электрической схеме производителя и инструкциям по установке.
• Прежде чем подавать питание на цепь, проверьте полярность постоянного тока и идентификацию клеммы.
• Используйте проводники и клеммы, соответствующие номинальному току и условиям установки.
• Проверьте момент затяжки согласно действующей технической документации.
• Проверьте напряжение и отключающую способность выключателя на соответствие реальным условиям системы.
• Периодически проверяйте соединения на предмет признаков перегрева, ослабления или механического повреждения.
• Только квалифицированный электротехнический персонал должен выполнять установку, тестирование, поиск и устранение неисправностей или техническое обслуживание.

Опубликованная информация YRM9-125DC также определяет максимальное сечение провода 25 мм² и установку на DIN-рейку, что дает разработчикам панелей полезную информацию при планировании компоновки корпуса.

Часто задаваемые вопросы

Что означает 2P на миниатюрном выключателе на 125 А?

«2P» означает, что выключатель имеет два полюса. В системе защиты постоянного тока точная схема переключения и изоляции должна определяться в соответствии с электрической архитектурой и применимыми нормами.

Подходит ли 2P 125A MCB для солнечных фотоэлектрических систем?

Его можно использовать в подходящих фотоэлектрических приложениях постоянного тока, если его номинальное напряжение, номинальный ток, отключающая способность, конфигурация полюсов и требования к установке соответствуют конструкции системы. YRM9-125DC специально предназначен для солнечных фотоэлектрических и коммуникационных приложений.

Какова отключающая способность YRM9-125DC?

Опубликованная информация о продукте указываетотключающая способность 10 кА. Фактическую пригодность все равно необходимо оценивать с учетом предполагаемого тока короткого замыкания в точке установки.

Каким стандартам соответствует продукт?

Производитель идентифицируетМЭК 60947-2иГБ/Т 14048.2как применимые стандарты для продукта. Покупатели должны запросить текущую документацию о соответствии и сертификации для своих конкретных требований к закупкам.

Каков механический срок службы?

В опубликованных спецификациях указан механический срок службы20 000 циклов. Фактический срок службы может зависеть от условий эксплуатации, частоты переключения, условий окружающей среды и требований применения.

Заключение

Надежная защита цепи постоянного тока требует большего, чем просто выбор выключателя с правильным номинальным током. ПодходящийМиниатюрный автоматический выключатель 2P 125Aдолжны сочетать в себе соответствующие характеристики постоянного напряжения, отключающую способность, конфигурацию полюсов, совместимость установки и признанные стандарты. Платформа YRM9-125DC от Galaxy Fuse предназначена для применения в фотоэлектрических системах и системах связи. Опубликованные характеристики включают номинальный ток 80–125 А, отключающую способность до 10 кА, установку на DIN-рейку и соответствие стандартам IEC 60947-2 и GB/T 14048.2.

Если вы ищете надежную защиту цепи постоянного тока для фотоэлектрического проекта, системы связи, распределительного щита или другого промышленного применения,связаться с намичтобы обсудить ваше напряжение, ток, конфигурацию полюсов, требования к установке и спецификации проекта. Galaxy Fuse может предоставить информацию о продуктах и ​​техническую поддержку, чтобы помочь вам найти подходящее решение для защиты цепей.
